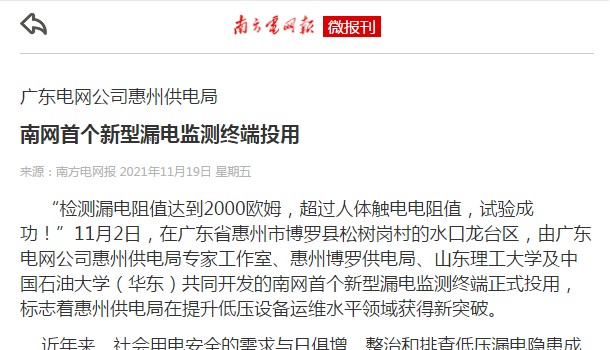

2021年底，中國南方電網報、廣東新聞電視臺相繼報道了由廣東電網公司惠州供電局專家工作室、惠州博羅供電局、山東理工大學及中國石油大學（華東）共同開發的南網首個新型漏電監測終端正式投用！“檢測漏電阻值達到2000歐姆，超過人體觸電電阻值，試驗成功！”
一、TN-C與TN-C-S接地系統
低壓配電網與人類密切接觸，其接地方式的選擇首先要保證人身安全。我國制定的低壓配電系接地方式標準GB/T 13955-2017參考了歐洲標準IEC 60364，分為：IT系統、TT系統和TN系統，TN系統又分為TN-C、TN-S和TN-C-S系統。

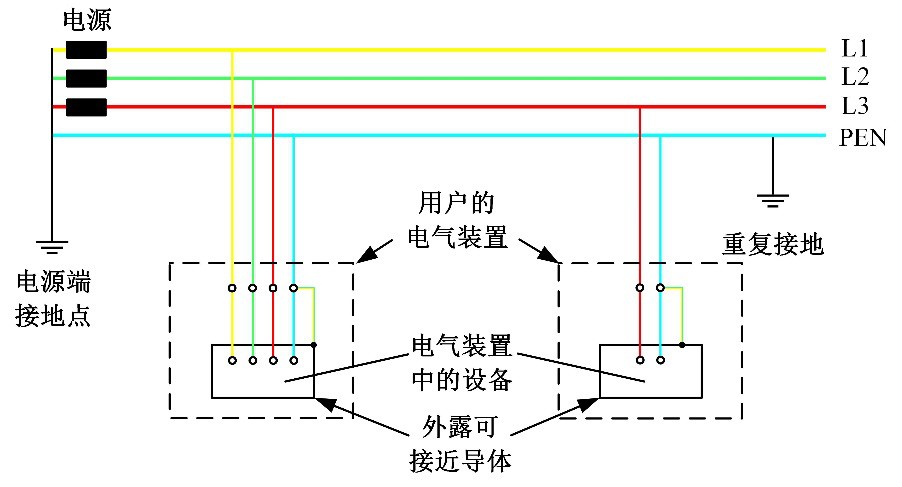

TN-C系統是帶中性線的四線制系統，電源側中性點直接接地，電氣設備保護接地線PE和中性線N合二為一，使用一根PEN線與電源的接地裝置直接相連；在TN-C系統電氣設備絕緣破壞時，將形成幅值很大的短路電流從電源相線經電氣設備外殼，通過PEN線流向中性點，低壓斷路器可靠動作，切斷電路，避免危害人身安全。
由于TN-C系統PEN線同時作為電源線以及電氣設備保護接地連接線，簡單方便，在我國部分地區還有應用。TN-C系統的缺點是：當負荷電流通過保護中性線時，會使PEN線帶電；PEN線斷線時，可能會使斷開部分以外的導體帶電。此外，TN-C系統缺少有效的漏電故障保護措施，無法配置常規漏電保護。

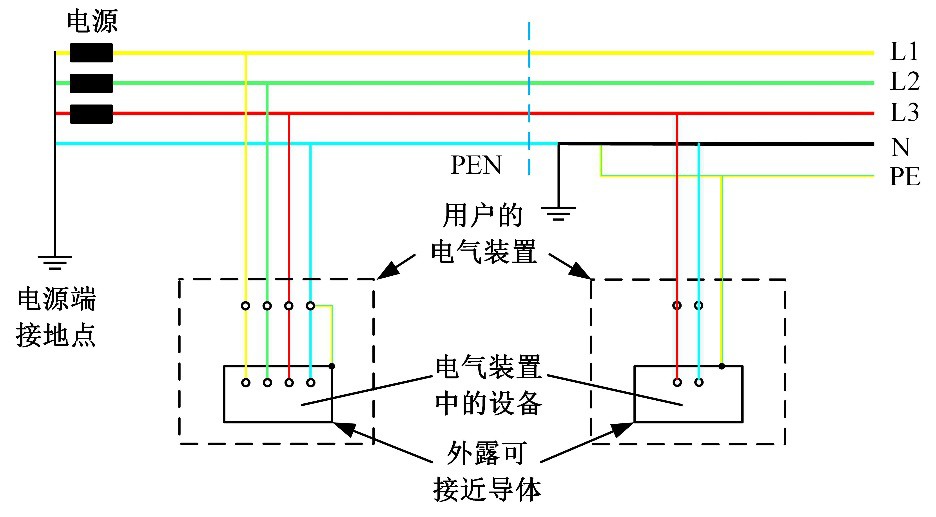

TN-C-S從變壓器臺架到終端桿或進戶集裝表箱采用TN-C系統形式，該部分與TN-C系統一致；從該處PEN線接大地引出一路保護接地線（PE）實現TN-S系統三相五線供電。
二、TN-C接地系統無法配置漏電保護的原因
由于TN-C接地系統或TN-C-S系統的TN-C-部分的PEN線上每隔一段距離要做重復接地，系統正常運行時，除電容電流之外，還有經重復接地點流回變壓器中性點的系統接地電流。當重復接地點較多時，其固有剩余電流達到數安培，遠超整定值，導致漏電保護難以投運。
漏電故障發生時，由于部分漏電電流通過中性線返回變壓器中性點，導致保護裝置監測到的漏電電流信息不完整，致使保護拒動。
由于干線固有剩余電流較大，即使強行提高電流保護動作值安裝漏保裝置，對于漏電故障較小的觸電事故，也會由于靈敏度較低而失去保護作用。

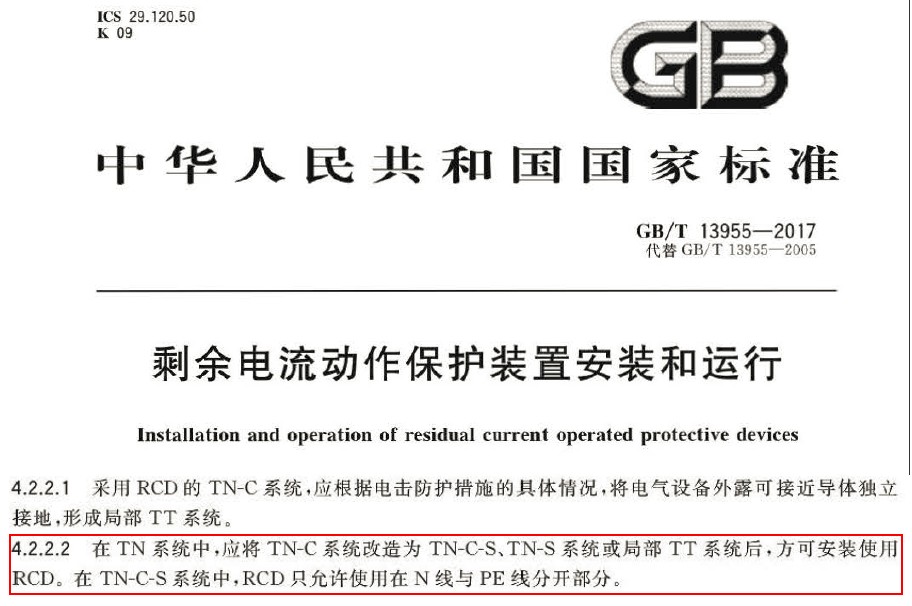

為此，GB/T 13955-2017（剩余電流動作保護裝置安裝和運行）規定：在TN系統中，應將TN-C系統改造為TN-C-S、TN-S系統或局部TT系統后，方可安裝使用RCD（剩余電流動作保護裝置）。在TN-C-S系統中，RCD只允許使用在N線與PE線分開部分。
三、TN-C接地系統漏電監測方案

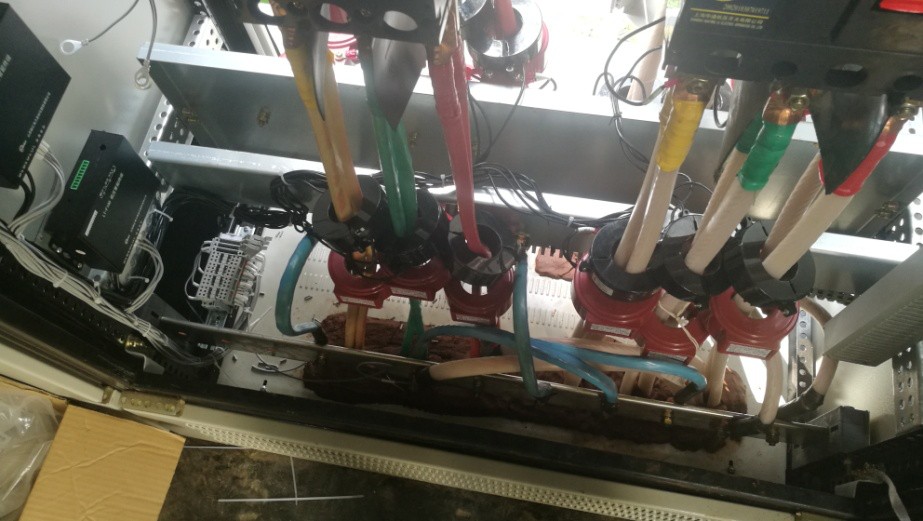

山東科匯電力自動化股份有限公司根據課題組的研究成果，研制了新型漏電監測終端，由相電流傳感器、漏電流傳感器與監測終端以及云后臺系統組成。漏電監測終端安裝在臺區低壓側出口、低壓干線或分支線以及線路末端，將檢測信息上傳至系統后臺。

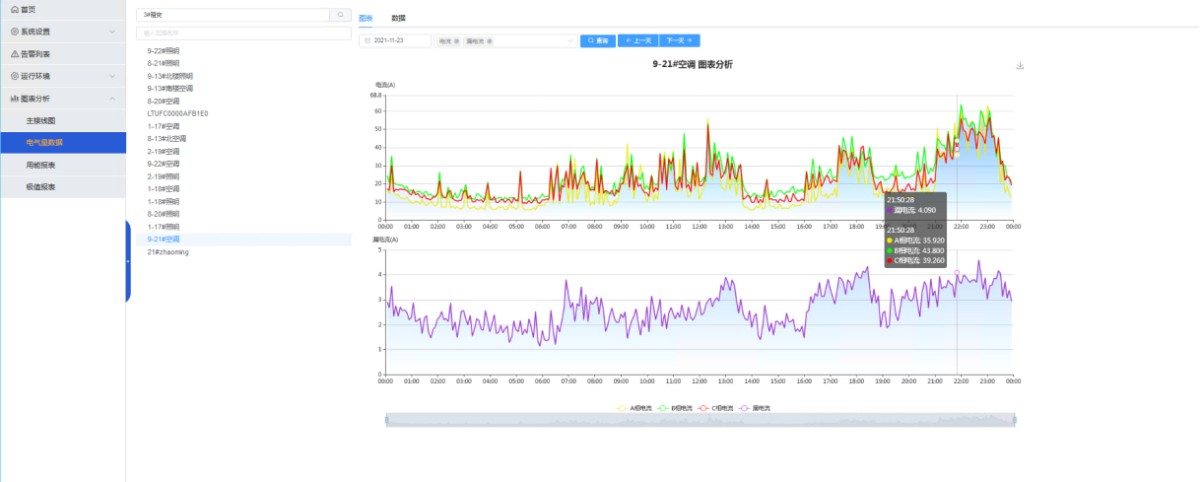

新型漏電監測終端基于IEC 61850信息模型，突破了基于電力載波的精確時間同步、同步相量測量、低壓拓?fù)渥詣?dòng)識別、即插即用等關鍵支撐技術，解決了TN-C接地系統以及TN-C-S系統的TN-C部分無法配置漏電保護以及其他接地系統的部分低壓線路因剩余電流大導致總保護或中級保護不能投入運行的難題，適應國內低壓配電網各種接地方式；同時，該終端還具備短路故障、電弧故障的在線監測與定位能力，一旦發生低壓漏電、短路、電弧故障等事件，終端便會把相關信息傳輸?shù)较到y(tǒng)后臺（或手機APP），運行人員可第一時間獲知并及時處理。
課題組首席負責人，山東理工大學智能電網研究院院長、山東科匯電力自動化股份有限公司董事長徐丙垠教授說：“低壓配電網的設計、運行首先把安全放到第一位，TN-C接地系統在我國還有一定量的應用，TN-C-S接地系統的臺區總保也無法配置常規漏電保護，存在觸電事故與電氣火災隱患；新型漏電監測終端的研制成功，給解決這一難題創造了條件?！?/p>
