一、概述
手推車式電力電纜故障智能定位設備配置方案是以一體化電纜故障測試高壓信號發生裝置T-S305/307為基礎，配合電纜故障測距儀T-905A/907/907L與電纜故障精確定點儀T-506共同組成。
二、設備配置

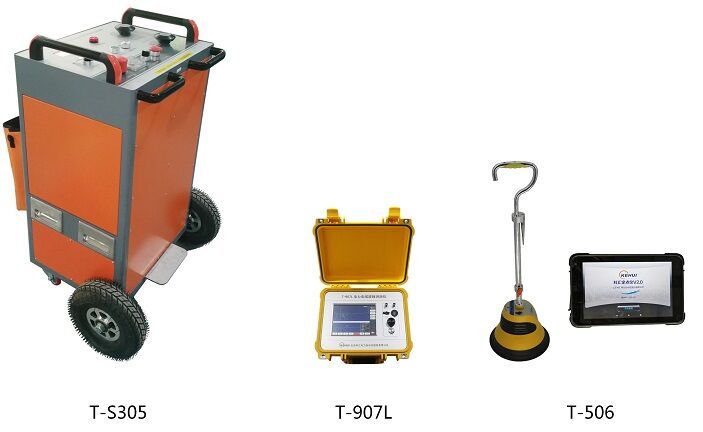

1.標準配置
| 序號 | 名稱 | 型號 |
| 1 | 電力電纜故障測距儀 | T-907L |
| 2 | 電纜測試高壓信號發生器 | T-S305 |
| 3 | 電力電纜故障定點儀 | T-506 |
2.可選配置
| 序號 | 名稱 | 型號 |
| 1 | 電纜故障測距儀 | T-907/905A |
| 2 | 一體化電纜故障測試高壓信號發生裝置 | T-307 |
| 3 | 電阻法電纜故障測距儀 | T-H300 |
| 4 | 電纜測試音頻信號發生器 | T-602 |
| 5 | 電力電纜故障定點儀 | T-505 |
| 6 | 帶電電纜路徑鑒別綜合測試儀 | T-L300 |
| 7 | 電纜識別儀 | T-700/710 |
三、主要功能
低壓脈沖法、脈沖電流法、多次脈沖法等三種故障測距方法，可用于測量各個電壓等級、各種故障性質的電力電纜主絕緣故障距離。
四、技術特點
q 設備便攜，現場組裝簡便。各設備之間經一對一的專用接頭及特種電纜進行連接，不易出現接線錯誤，接線簡單，操作方便，可靠性高。
q 具有低壓脈沖法、脈沖電流法、多次脈沖法等三種故障測距方法，可用于測量各個電壓等級、各種故障性質的電力電纜主絕緣故障距離。
q 采用更為先進、可靠的觸發采樣技術，可準確判知故障點放電時的穩弧時刻，使二次脈沖法的測試成功率得以極大提高。
q 系統結構簡單合理，集成度高，簡化了測試接線，降低了故障探測的難度，大大提高了故障探測的速度與成功率。
五、技術指標
| 項目 | 指標 |
| 高壓輸出 |
| 輸出電壓 | 0～32 kV、0～16 kV、0～8 kV三檔，直流負極性，連續可調。 |
| 額定電容 | 2 μF：輸出電壓為0～32 kV時8 μF：輸出電壓為0～16 kV時32 μF：輸出電壓為0～8 kV時 |
| 沖擊能量 | 1000 J（標準配置） |
| 工作方式 | 直流/單次脈沖/周期脈沖 |
| 測試方法 | 二次脈沖/脈沖電流 |
| 放電周期 | 周期4～15 s連續可調 |
| 工作電源 | 220V±10% 50Hz±10% |
| 故障測距 |
| 測試方法 | 低壓脈沖法、脈沖電流法、多次脈沖法 |
| 測量范圍 | 0～64km |
| 脈沖寬度 | 20ns～10μs（標準配置） |
| 最大采樣頻率 | 400MHz（標準配置） |
| 最小測量精度 | 0.2m（標準配置） |
| 波速度 | 100～300m/μs連續可調 |
| 故障定點 |
| 定點方法 | 聲磁同步法、聲測法、脈沖磁場法 |
| 聲磁同步法定點精度 | 0.1m |
